前言

    上一期栏目SeaPai私人订制的“易拉罐wifi定向天线”重获新生，默默无闻的蚊香盘君也不甘心走向被主人抛弃的命运，满怀斗志的它赢得了伯乐的肯定，接下来，大家一起来见证蚊香盘君迎来后续生命的第二春：增强版蚊香wifi定向天线。

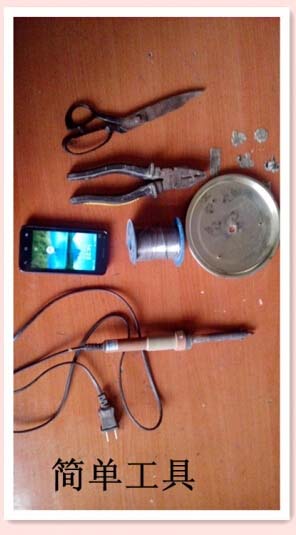

                          蚊香盘君打造工具：

                       蚊香盘：1（个）

                       电烙铁：1（个）

                       剪刀：1（个）

                       螺丝：1（个）

                       胶钳：1（个）

                       铁锤：1（个）

                       尺子：1（个）

                  闭路电视线：1（根）15米带屏蔽

                                                                          蚊香盘君打造的步骤

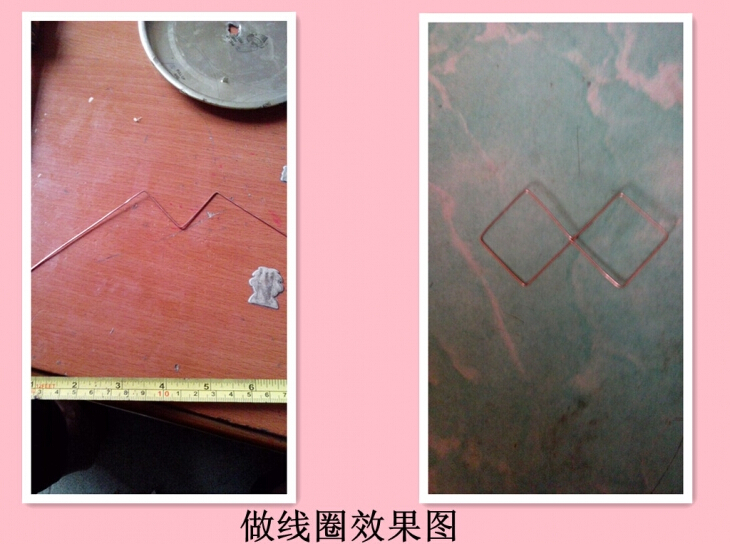

    一、蚊香盘钻孔：孔位置为中间且弄平整；线圈：剪下闭路线约28厘米去皮后把铜线抽出，用尺子从线的中间点测量并弯曲格子单位为3.5厘米，请您参照工作原理图操作。

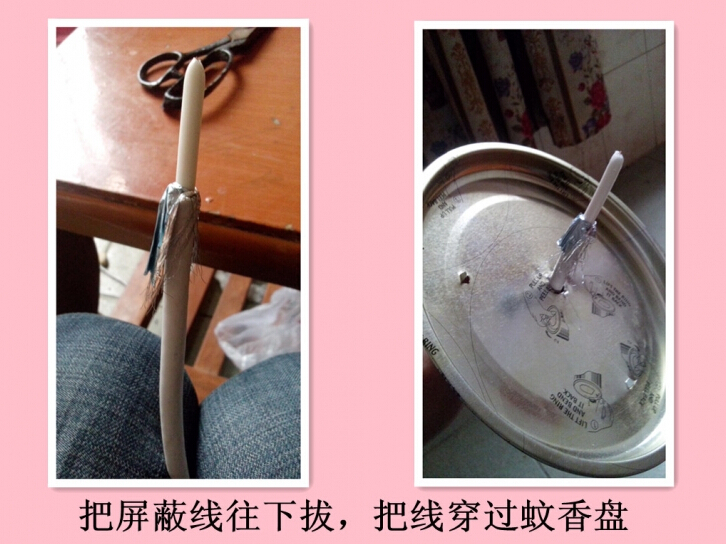

    二、蚊香盘布线：剥下闭路线的塑胶皮（不宜过长），从蚊香盘孔中穿过。

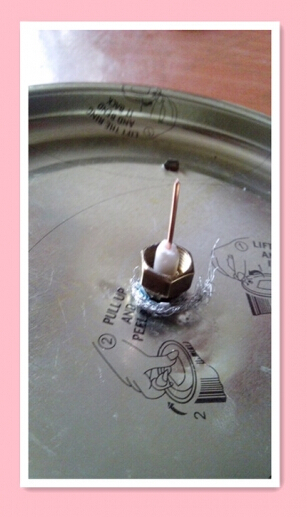

    三、接头：将螺丝拧到蚊香盘的闭路线接头上，一定要恰如其缝，否则接口太大不易牢固。

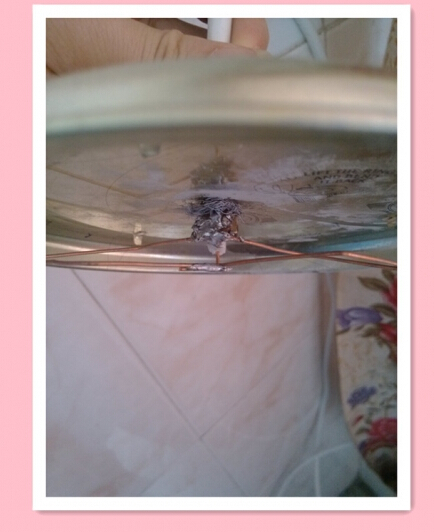

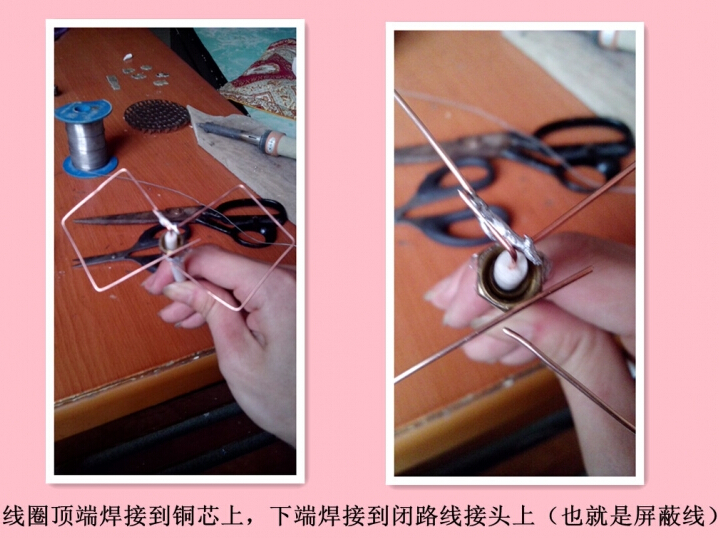

    四、焊线圈：首先注意闭路线穿入螺丝里，然后线圈要焊接到闭路线的铜芯上。线圈下端焊到闭路线接头上，因为闭路线接头是跟线的屏蔽线接在一起的。

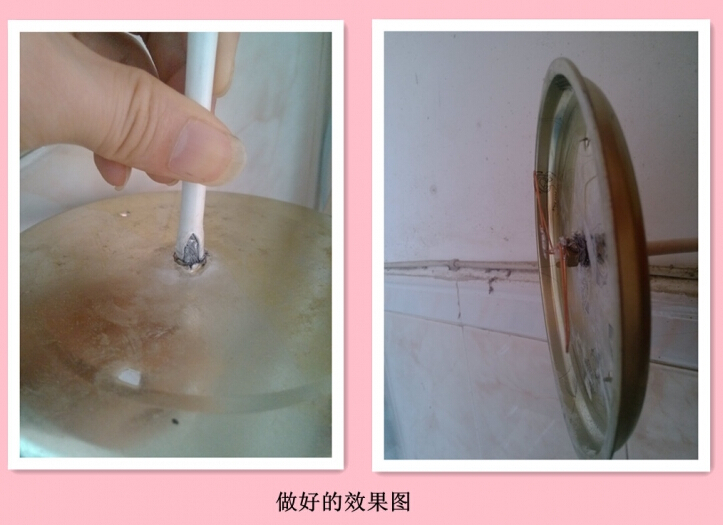

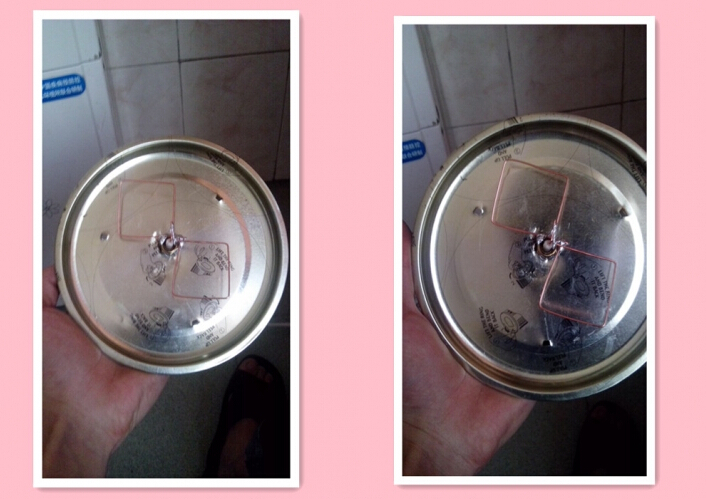

    五、502胶水固定：焊好效果图如下，将胶水涂抹在蚊香盘孔处。

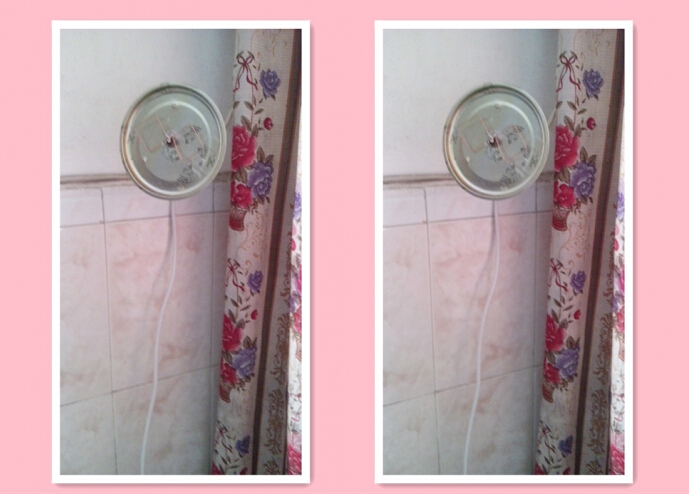

    六、蚊香盘天线与路由器相连：把DIY蚊香盘天线安置到合适的位置，将另一端闭路线的外皮去掉，把铜芯卷到路由天线即可（还可以套上易拉罐、效果更加明显）。

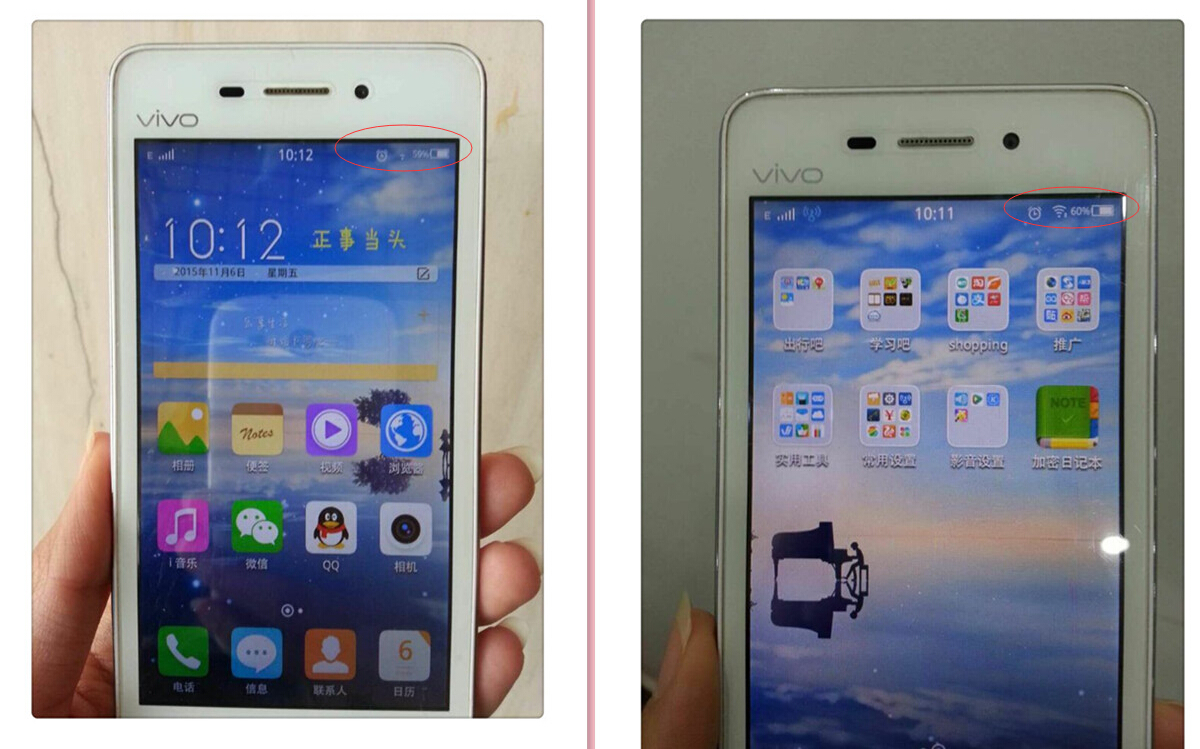

    测试效果：家里二楼到四楼，使用DIY手工制作蚊香盘WIFI定向天线前后对比，如图所示：



     就这样蚊香盘君摆脱了命运的束缚，成功地塑造了自己的形象，又一次站在了生命的顶峰！
