1.1 状态

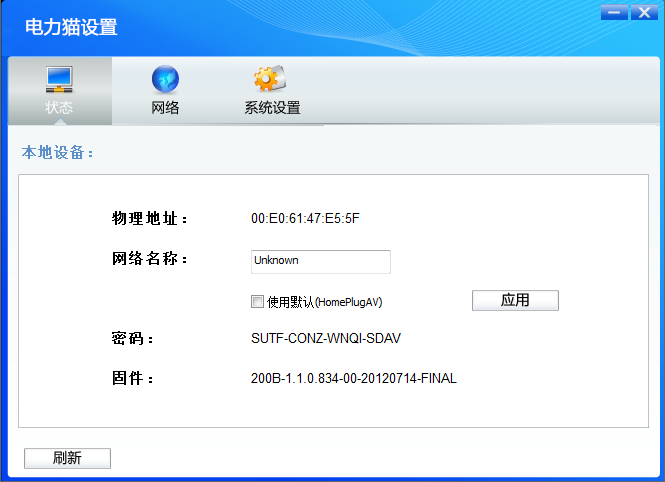

        如图 4-1所示选择状态标签页，在状态标签页，可以查看当前与计算机连接的适配器信息，同时还可以更改适配器的网络名称。





        图 4-1



        ¾ 物理地址：显示当前与计算机连接的适配器的物理地址。

        ¾ 网络名称：显示当前设备的网络名称。具有相同网络名称的电力线设备才能相互通信，组成的网络叫做私有网络。通过区分网络名称划分不同的私有网络可以提供更高的网络安全性，建议您修改默认的网络名称，防止具有相同网络名称的设备通过电力线非法接入网络。在同一家庭中既有电脑上网又有IPTV应用时，需要通过设置不同的私有网络来保障普通上网数据和IPTV数据不会相互干扰。

        ¾ 使用默认（HomePlugAV）: 使用默认设置，我司电力猫的出厂网络名称为 HomePlugAV。

        ¾ 应用：点击以使当前设置生效。

        ¾ 密码：显示当前适配器的密码。每台电力线适配器出厂时设置了唯一的密码，请在适配器底部的标贴上查看出厂密码。

        ¾ 固件：显示适配器当前所使用的软件版本信息。

        ¾ 刷新：点击刷新按钮，更新本地设备信息。



        1.1.1 设置本地设备网络名称

        请按照以下步骤设置本地设备网络名称：

        （1） 点击状态标签页。

        （2） 取消勾选使用默认(HomePlugAV)，然后在网络名称处输入长度为 4~23 个字节的名称，如“abc123”。

        （3） 配置完成后，请点击应用按钮。

       1.2 网络

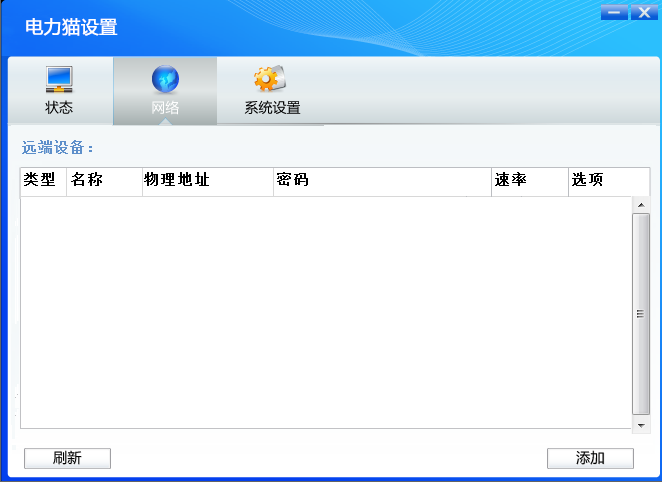

        网络标签页显示在同一电力线网络中搜索到的远端电力线适配器的信息。在此标签页上，可以修改列表中的适配器名称，也可以添加其他适配器到当前网络。





         图 4-2



        ¾ 类型：显示网络中远端设备的类型。

        ¾ 名称：显示在同一电力线网络中搜索到的远端电力线适配器的名称。可以对其进行重命名加以区分：选中需重命名的设备，然后点击修改按钮。

        ¾ 物理地址：显示在同一电力线网络中搜索到的远端电力线适配器的物理地址。

        ¾ 密码：显示电力线适配器出厂默认密码，初始状态为空白。当创建私有网络或者管理所有设备时，需输入密码。输入密码步骤：选中上图中的设备然后点击修改按钮，按照弹出的页面步骤即可完成密码输入。

        ¾ 速率：显示相应的远端设备和本地设备的连接速率。其他网络中的设备，或是已经断开连接的设备的速率栏将会显示为“？”。

        ¾ 刷新：点击刷新按钮可快速搜索网络中的远端电力线适配器。管理软件会周期性自动搜索和更新信息。

        ¾ 选项：选中某一设备，点击修改按钮，将弹出设置页面。在该页面中，你可以修改相应设备的名称以及输入密码。输入了远端设备的密码后，可以通过管理软件对其进行管理。

        ¾ 添加：点击添加按钮，将弹出添加设备页面，输入其名称和密码可添加远端设备到当前的电力线网络中。



        4.2.1 重命名远端设备/输入密码

        在管理软件界面中，可重命名远端设备，将其修改为便于记忆的名称。同时，也可选中需设置的设备并输入密码（请注意密码格式）以便在系统设置页面设置该设备的网络名称。请根据以下步骤重命名远端设备并输入密码：

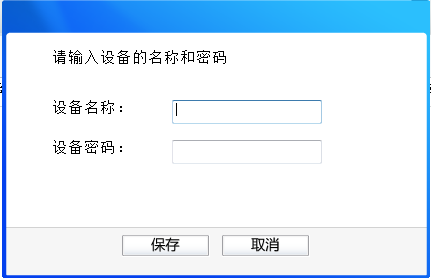

        （1）选中需设置的设备，点击修改按钮，即可弹出以下页面。





        （2） 输入设备新的名称以及密码（请注意密码格式）。请在适配器底部的标贴上查看出厂密码。

        （3） 配置完成后，请点击保存按钮。

        注意： 若只是重命名设备，可不输入密码。



        1.2.2 添加设备

        你可以添加图 4-2列表之外的远端设备到当前电力线网络中。首先，请在所有需要设置的设备地步的标贴上找到相应的密码，并做记录，然后通过点击添加按钮将这些设备添加到当前电力线网络中。 点击添加按钮，将弹出添加设备页面。在该页面上，你可以同时输入设备名称和密码。（请注意：所有适配器只有在同一电表，密码才可以被激活，设备才可以被成功加入到当前电力线网络中。）

        输入设备的名称和密码（请注意密码格式），配置完成后，请点击保存按钮。

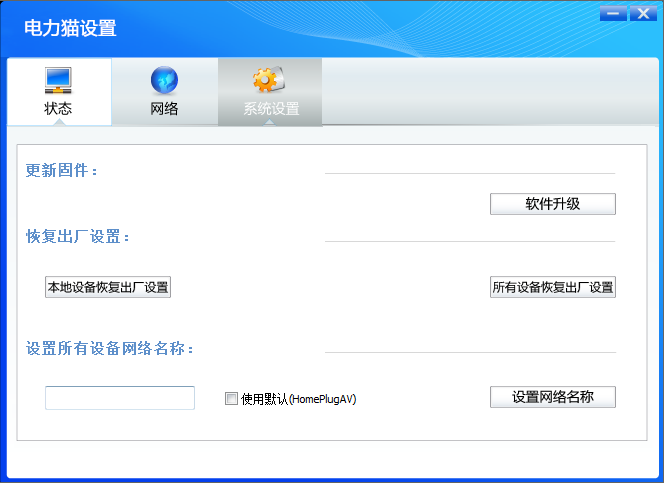

        1.3 系统设置

        在系统设置页面可以对电力线适配器进行以下基础配置：更新固件、恢复出厂设置和设置所有设备网络名称。





        1.3.2 恢复出厂设置

        本管理软件可将电力线适配器恢复至出厂默认设置。

        本地设备恢复出厂设置：单击此按钮，本地电力线适配器的所有设置将恢复到出厂时的默认状态。

        所有设备恢复出厂设置：单击此按钮，本地设备以及同一网络中所有已正确输入密码的电力线适配器将恢复到出厂时的默认状态。



        1.3.3 设置所有设备网络名称

        在电力线以太网中，可通过网络名称来划分网络。电力线适配器出厂时会定义一个出厂网络名称，每个公司定义的名称各不相同，我司产品以 HomePlugAV 命名。只要适配器的网络名称相同，在同一个电力线以太网中均能够互相连接。当电力线以太网络中存在多个适配器时，可以通过修改网络名称来划分网络。同时，通过修改网络名称来划分网络还可以提高数据传输过程的安全性。 此功能可以修改设备的网络名称，将该设备划分到私有网络中。若要在该网络中添加远程同类设备，则需要在网络界面通过密码添加，添加方法请参考4.2 网络。

        ¾ 使用默认（HomePlugAV）: 使用默认设置，我司电力线适配器的出厂网络名称为 HomePlugAV。

        ¾ 设置网络名称: 输入自定义的网络名称或勾选使用默认（HomePlugAV）后，点击此按钮将修改本地设备的网络名称，同时还修改所有以输入密码方式进行连接的远端设备的网络名称。
