应用背景:
基本数据和网络结构:
通常用户认为清晰度不高是网络原因造成的想法实际是个误区。

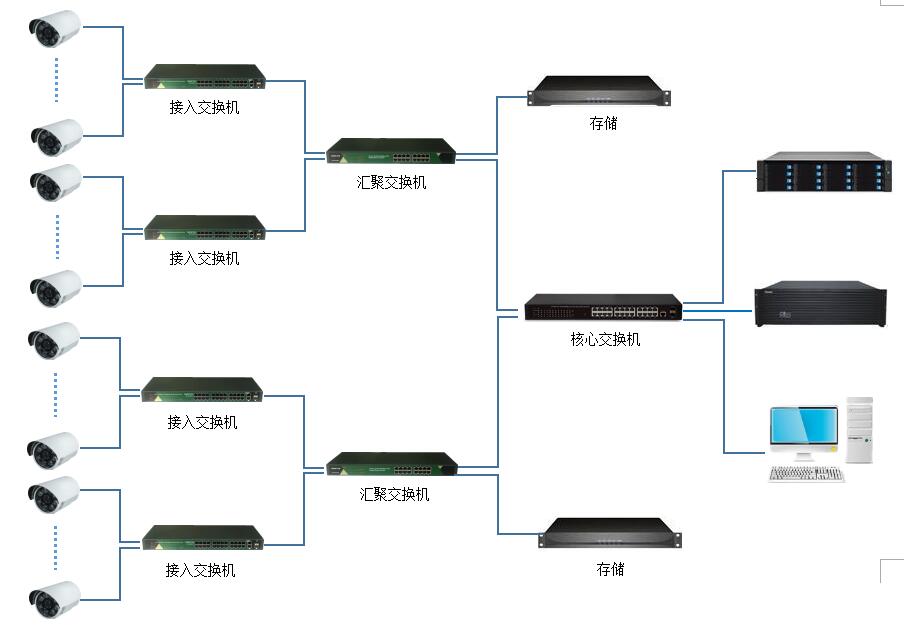

其次查阅网络监控拓扑结构图:
接入交换机
主要考虑接入层到汇聚层之间的链路带宽。交换机的上联链路容量需要大于同时容纳的摄象机数量*码流:24*4=96M,视频实时录像就没有问题了。
当用户需要实时查看录像时,必须考虑到每个用户查看一个视频占用的带宽4M。假如接入交换机的每个摄象机都有一个人在看,其计算方式摄象机数量*码率*(1+N):24*4*(1+1)=192M
汇聚交换机
在汇聚层需要同时处理接入层交换机所有传输的摄象机的4M码流,即支持同时转发摄像机数量*4M以上的交换容量。因为通常数据存储都在汇聚层上,所以视频录像要满足线速转发。必须考虑到实时查看监控的带宽每个连接占用4M,一根1000M的链路最大可支持250个摄像头被调试调用。每台接入交换机接24个摄像头250/24,相当于网络可以承受每个摄像头同时有10位用户在实时查看的压力。
核心交换机
考虑交换容量以及到汇聚的链路带宽,因数据存储是放置在汇聚层,所以核心交换机没有视频录像的压力,只要考虑同时多少人看多少路视频。
实施案例:
180个720P高清摄像机,720P网络摄像机码流4兆,网络结构分接入层-汇聚层-核心层。
相关问题:
1、网络监控中影响视频图像传输的原因有哪些?
2、如何选择合适的交换机产品型号、原因?
3、百兆与千兆的差别?
4、与交换机息息相关因素?
码流计算:
接入:
24*4=96Mbps<1000Mbps<4435.2Mbps
汇聚:
180*4=720Mbps<1000Mbps<4435.2Mbps
表示:一根千兆链路能够支持数据传输
接入交换机考虑以下三个条件:
二、背板带宽:首选选购24口交换机,具备二个1000M口。总端口数量X端口容量的2倍应该小于等于背板带宽,可实现全双工无阻塞的线速交换,证明交换机具有发挥最大数据交换性能的条件,所以接入层交换机背板带宽要求为:24*0.1G*2+1G*2*2=8.8Gbps。
三、包转发率:1000Mbps口为1.488Mpps/s 、100Mbps为0.1488Mpps/s,接入层交换机交换速率为:24*0.1488+2*1.488=6.5472Mpps/s,若包转发率不到6.5472Mpps/s,那么就有理由认为该交换机采用的是有阻塞的结构设计。
对于接入交换机来说,下联口接摄像头的端口百兆/千兆没有本质的区别,但是上联必须是千兆,且满足后面两个条件的交换机为线速交换机,根据以上条件分析24台720P摄像机接入层交换机,需选择20口以上百兆接入端口,具有1000M上传口的交换机,如SP-S1028C。
汇聚层交换机的条件:
当8个SP-S1028C交换机接入,其汇聚成流量为:96*8=768Mbps/s,所以交换机的上传端口必须是1000Mbps。
一台可以提供16口全千兆交换机,包转发率23.808Mpps(16 x 1.488Mpps ),其满配置容量应达到 16×1G×2= 32Gbps,才能够确保在所有端口均在全双工时,提供无阻塞的线速包交换。都满足的交换机才是合格的交换机,如SP-SG1016。
核心层交换机:在局域网内没有视频录像的压力,只要考虑同时多少人看多少路视频以及设置管理。因此假设该案内,同时有10人监看,每人看18路视频,即交换容量需要大于10*18*4=720M,基本不用考虑。
