交换机,也是监控系统中不可或缺的重要配件!

发布者::SeaPai   发布时间: :2015-07-12 20:04 浏览次数: :
       高清网络视频监控系统中,经常有客户反馈画面延时、卡顿等现象,造成这种现象的原因有很多,但大多数情况下还是交换机的配置不够合理,导致带宽不足造成的。

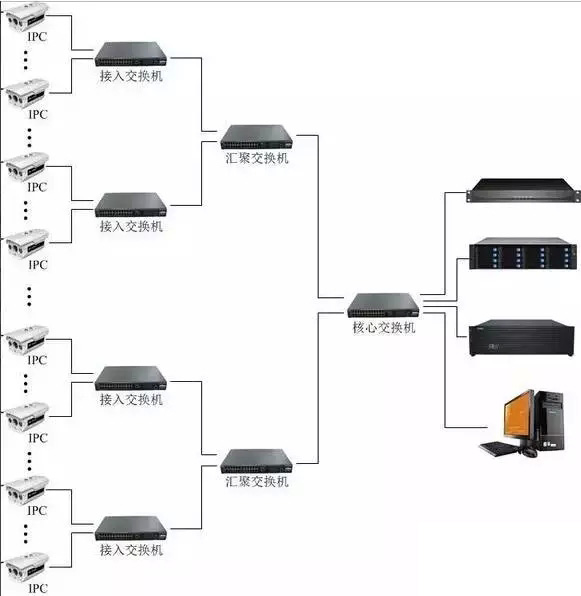

从网络拓扑结构来讲,一个中大型高清网络视频监控系统需采用三层网络架构:接入层、汇聚层、核心层。

工具/原料
高清网络摄像机/超五类网线/六类网线/超五类水晶头/六类水晶头
接入交换机/汇聚交换机/核心交换机
方法/步骤
接入层交换机的选择:
接入层交换机主要下联前端网络高清摄像机,上联汇聚交换机。以720P网络摄像机4M码流计算,一个百兆口接入交换机最大可以接入几路720P网络摄像机呢?
我们常用的交换机的实际带宽是理论值的50%-70%,所以一个百兆口的实际带宽在50M-70M。4M*12=48M,因此建议一台百兆接入交换机最大接入12台720P网络摄像机。同时考虑目前网络监控采用动态编码方式,摄像机码流峰值可能会超过4M带宽,同时考虑带宽冗余设计,因此一台百兆接入交换机控制在8台以内时最好的,超过8台建议采用千兆口。



汇聚层交换机的选择:
汇聚层交换机主要下联接入层交换机,上联监控中心核心交换机。一般情况下汇聚交换机需选择带千兆上传口的二层交换机。
还是以720P网络摄像机4M码流计算,前端每台接入层交换机上有6台720P网络摄像机,该汇聚交换机下联5台接入层交换机。该汇聚层交换机下总带宽为4M*6*5=120M,因此汇聚交换机与核心交换机级联口应选千兆口。



核心层交换机的选择:
核心层交换机主要下联汇聚层交换机,上联监控中心视频监控平台,存储服务器,数字矩阵等设备,是整个高清网络监控系统的核心。在选择核心交换机是必须考虑整个系统的带宽容量及如何核心层交换机配置不当,必然导致视频画面无法流畅显示。因此监控中心需选择全千兆口核心交换机。如点位较多,需划分VLAN,还应选择三层全千兆口核心交换机。



决定交换机性能的几个参数
背板带宽:
背板带宽计算方法:端口数*端口速度*2=背板带宽,以华为S2700-26TP-SI为例,该款交换机有24个百兆口,两个千兆上联口。背板带宽=24*100*2/1000+2*1000*2/1000=8.8Gbps。
包转发率:
包转发率的计算方法:满配置GE端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps=包转发率 (1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps,1个百兆端口在包长为64字节时的理论吞吐量为0.1488Mpps)。以华为S2700-26TP-SI为例,该款交换机有24个百兆口,两个千兆上联口。包转发率=24*0.1488Mpps+2*1.488Mpps=6.5472Mpps。
注意事项
在大中型高清网络视频监控系统中,建议选择大品牌交换机
百兆口可使用超五类双绞线,千兆口应使用使用六类双绞线


品牌

种类

型号

SeaPai(仕牌)

百兆 5口塑壳

SP-S05

百兆 8口塑壳

SP-S08

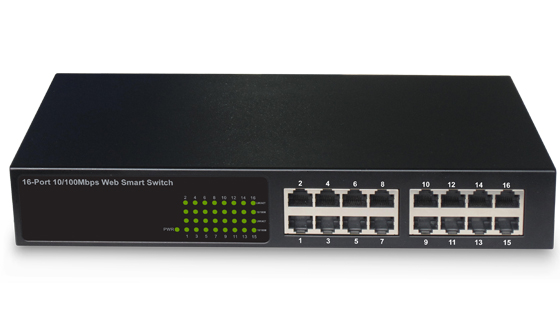

百兆 16口钢壳机架

SP-S6016

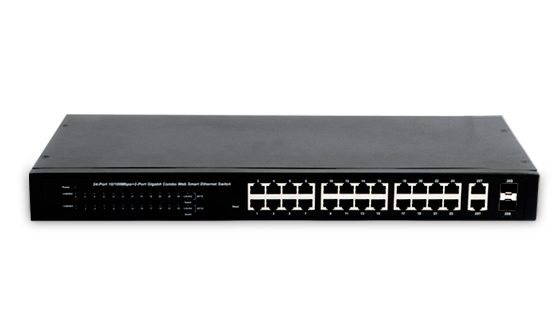

百兆 24口钢壳机架

SP-S6024

千兆 5口塑壳

SP-SG05

千兆 8口塑壳

SP-SG08

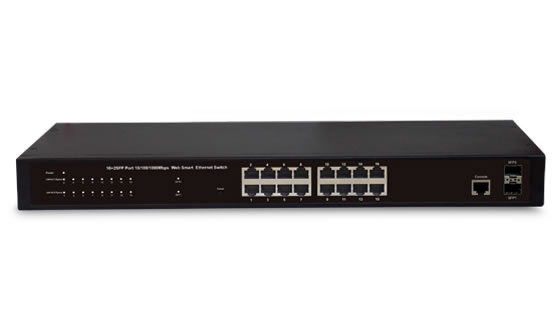

千兆 16口钢壳机架

SP-SG1016
